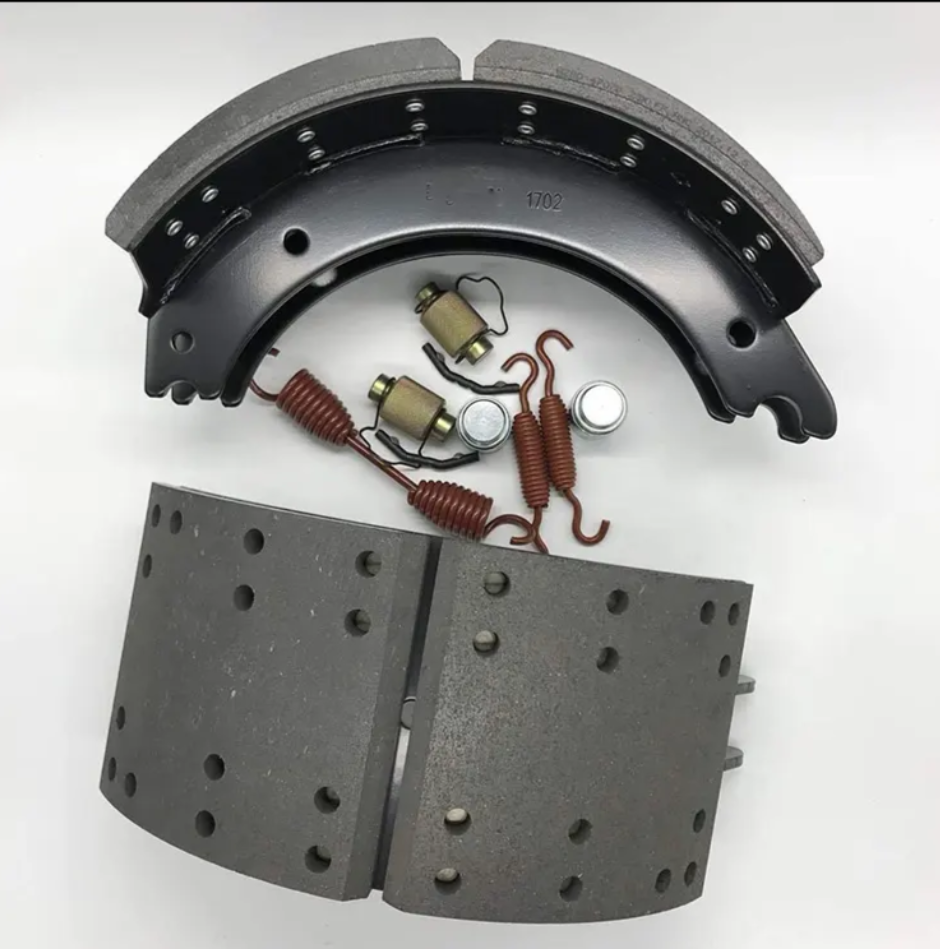

ควรตรวจสอบอะไรบ้างเมื่อจับคู่ดรัมเบรกกับผ้าเบรก

การประเมินสภาพพื้นผิวดรัมเบรกและผลกระทบต่อสมรรถนะ

ข้อบกพร่องบนพื้นผิวทั่วไป: บิดงอ, เงาลื่น (กลาซซิ่ง), และรอยขีดข่วน

ตามการวิจัยของโพนีแมนเมื่อปีที่แล้ว ปัญหาเกี่ยวกับระบบเบรกในยานพาหนะเพื่อการพาณิชย์ประมาณ 38 เปอร์เซ็นต์ มาจากปัญหาเล็กๆ น้อยๆ บนพื้นผิวดรัมที่ไม่ได้รับการสังเกตเห็น เมื่อชิ้นส่วนโลหะเหล่านี้ร้อนจัดซ้ำๆ โดยเฉพาะที่อุณหภูมิเกินประมาณ 650 องศาฟาเรนไฮต์ มันจะเริ่มบิดงอเปลี่ยนรูปร่าง จากนั้นจะเกิดปรากฏการณ์ที่เรียกว่า 'การเคลือบผิว' (glazing) ซึ่งพื้นผิวจะกลายเป็นเรียบและแข็งมาก ทำให้ประสิทธิภาพในการยึดเกาะของเบรกลดลงได้ถึง 40% ส่งผลให้ระยะการหยุดรถยาวกว่าที่ควรจะเป็น อีกปัญหาหนึ่งคือรอยขีดข่วนลึก (scoring) ซึ่งเป็นรอยขีดข่วนลึกๆ บนโลหะที่มีความลึกเกิน 0.04 นิ้ว ซึ่งจะทำให้ผ้าเบรกสึกหรอเร็วขึ้น และรบกวนการกระจายแรงดันในระบบไฮดรอลิกเมื่อมีการเหยียบเบรก

สภาพพื้นผิวมีผลต่อการสัมผัสและการเสียดทานของผ้าเบรกอย่างไร

เมื่อผิวของดรัมเบรกไม่เรียบ แผ่นเบรกจะสัมผัสกับดรัมได้เพียงบางส่วนเท่านั้น ส่งผลให้เกิดจุดร้อนบนพื้นผิวดรัม ซึ่งจะทำให้วัสดุฝืดสึกหรอไปตามเวลา ตามผลการทดสอบบางอย่าง ยานพาหนะที่มีดรัมเบรกเป็นฟิล์มต้องใช้ระยะทางเพิ่มขึ้นประมาณ 22 ฟุตในการหยุดรถโดยสมบูรณ์เมื่อวิ่งที่ความเร็ว 60 ไมล์ต่อชั่วโมง เมื่อเทียบกับรถยนต์ที่มีดรัมที่ได้รับการขัดผิวใหม่อย่างเหมาะสม นอกจากนี้ การทำงานของเบรกยังกลายเป็นสิ่งที่คาดเดาไม่ได้ด้วย แผ่นเบรกจะยังคงยึดและลื่นไถลไปบนบริเวณที่ขรุขระเหล่านี้ ทำให้ผู้ขับรู้สึกถึงแรงตอบสนองที่แปลกประหลาดผ่านแป้นเหยียบเบรก สิ่งนี้หมายความว่าในทางปฏิบัติ ผู้ขับจะมีการควบคุมรถลดลง และความปลอดภัยในขณะเบรกฉุกเฉินย่อมลดลงอย่างแน่นอน

การวินิจฉัยอาการสั่นของเบรกที่เกิดจากดรัมเบรกบิดงอ

การสั่นของเบรก—ซึ่งรู้สึกได้เป็นการสั่นสะเทือนความถี่ 2–15 เฮิรตซ์ขณะชะลอความเร็ว—เป็นตัวบ่งชี้โดยตรงของการบิดงอของดรัมที่เกินค่าความเบี้ยวรวม (total indicated runout) 0.003 นิ้ว ช่างเทคนิคควรวัดความแตกต่างของความหนาโดยใช้ไม้เวอร์เนียร์ดิจิตอลขณะหมุนดรัม หากระยะเบี่ยงเบนเกินข้อกำหนดของผู้ผลิต จำเป็นต้องทำการขัดผิวใหม่หรือเปลี่ยนเพื่อป้องกันความเสียหายรองต่อแบริ่งล้อและชิ้นส่วนยึดติด

แนวทางปฏิบัติที่ดีที่สุดสำหรับการตรวจสอบพื้นผิวดรัมโดยใช้เครื่องมือความแม่นยำสูง

1. ทำความสะอาดดรัมด้วยสารละลายที่ไม่มีส่วนผสมของปิโตรเลียม เพื่อกำจัดฝุ่นผงจากเบรกและสิ่งปนเปื้อน
2. วัดเส้นผ่านศูนย์กลางด้านในทุกๆ มุม 45° จำนวนสี่ตำแหน่ง โดยใช้คาลิเปอร์ดิจิตอล
3. ประเมินความหยาบของพื้นผิวด้วยเครื่องวัดพื้นผิว (โปรไฟโลมิเตอร์) (ค่า Ra ที่แนะนำ ≤ 250 ไมโครนิ้ว)
4. ตรวจสอบรอยแตกร้าวที่เกิดจากความร้อนโดยใช้ชุดทดสอบแบบไดเพนทรานท์

กองยานพาหนะที่ดำเนินการตามขั้นตอนเหล่านี้ทุกไตรมาส รายงานลดลง 61% ในการเสียหายของดรัมบนท้องถนนภายในระยะเวลาสามปี แสดงให้เห็นถึงคุณค่าของการวินิจฉัยด้วยความแม่นยำ

การประกันระยะห่างที่เหมาะสมระหว่างแผ่นเบรกและดรัมเบรก

ระยะห่างที่เหมาะสมระหว่างผ้าเบรกกับดรัมมีความสำคัญอย่างยิ่งต่อความปลอดภัยในการเบรกและความทนทานของชิ้นส่วน การตั้งค่าระยะห่างที่ไม่ถูกต้องจะทำให้เกิดการสึกหรออย่างไม่สม่ำเสมอ ประสิทธิภาพลดลง หรือชิ้นส่วนเสียหายก่อนเวลาอันควร—ปัญหาเหล่านี้สามารถหลีกเลี่ยงได้ด้วยการวัดและปรับระยะห่างอย่างแม่นยำ

อาการของระยะห่างที่แน่นหรือหลวมเกินไปในเบรกดรัม

เมื่อมีช่องว่างมากเกินไประหว่างชิ้นส่วน คนขับจะสังเกตเห็นว่าระบบเบรกตอบสนองช้าลง และมีการสั่นสะเทือนที่แป้นเบรก ในทางกลับกัน ระยะห่างที่น้อยเกินไปจะทำให้เกิดปัญหา เช่น เบรกติดลาก ความร้อนสะสม และชิ้นส่วนสึกหรอเร็วกว่าปกติ ผู้ขับขี่รถยนต์ที่มีการตั้งค่าเบรกดรัมไม่เหมาะสมส่วนใหญ่รายงานว่าระยะหยุดรถยาวขึ้น โดยเฉพาะเมื่อขนส่งสินค้าหนัก งานวิจัยบางชิ้นระบุว่ารถเหล่านี้อาจต้องใช้ระยะทางในการหยุดนานกว่าระบบเบรกที่ได้รับการดูแลรักษาอย่างเหมาะสมถึงสามในสี่ เนื่องจากแรงเสียดทานไม่ทำงานได้มีประสิทธิภาพเท่าที่ควร

ช่วงระยะห่างที่เหมาะสมเพื่อการตอบสนองของเบรกที่เชื่อถือได้

ผู้ผลิตรายใหญ่ส่วนใหญ่ระบุช่องว่างระหว่างผ้าเบรกกับดรัมไว้ที่ 0.4–0.6 มม. ช่วงนี้ช่วยให้ระบบตอบสนองได้อย่างรวดเร็วโดยไม่เกิดแรงต้าน ดรัมที่มีขนาดใหญ่เกินไปเนื่องจากการสึกหรอหรือการขัดผิวมาก่อน อาจจำเป็นต้องปรับให้แน่นขึ้น แต่การปรับเกินขีดจำกัดที่แนะนำอาจทำให้เกิดความร้อนสูงเกินไปและเกิดการบิดงอจากความร้อน

การปรับอุปกรณ์ปรับอัตโนมัติเพื่อรักษาระยะห่างที่ถูกต้อง

อุปกรณ์ปรับอัตโนมัติจะรักษาระยะห่างที่เหมาะสมโดยการเลื่อนผ้าเบรกเข้าใกล้ดรัมเมื่อผ้าเบรกสึกหรอ อย่างไรก็ตาม การกัดกร่อนหรือสปริงคืนตัวที่สึกหรออาจทำให้กลไกนี้ใช้งานไม่ได้ การตรวจสอบและปรับด้วยมือเป็นระยะจึงมีความสำคัญ โดยเฉพาะในรถที่วิ่งมามาก ซึ่งระบบอัตโนมัติมักจะล้มเหลว

ขั้นตอนการวัดและการปรับโดยใช้เครื่องมือมาตรฐาน

1. ถอดดรัมออกและตรวจสอบกลไกตัวปรับเพื่อให้มั่นใจว่าทำงานได้อย่างราบรื่น
2. วัดระยะห่างที่หลายตำแหน่งโดยใช้เกจวัดแผ่นฟีลเลอร์
3. หมุนตัวปรับล้อฟันดาวตามเข็มนาฬิกาจนรู้สึกถึงแรงต้านเล็กน้อย
4. คลายกลับมา 3–5 ชั้น เพื่อให้ได้ช่องว่างเฉลี่ยที่ 0.5 มม.

เครื่องวัดแบบดิจิตอลช่วยในการตรวจสอบเส้นผ่านศูนย์กลางของดรัม และรับประกันความสอดคล้องกับความโค้งของรองเท้าเบรก เพื่อให้สัมผัสได้อย่างสม่ำเสมอ

การประเมินความหนาของแผ่นผ้าเบรกและขีดจำกัดการสึกหรอ

ประสิทธิภาพการเบรกลดลงเนื่องจากการสึกหรอของแผ่นผ้าเบรกมากเกินไป

เมื่อแผ่นผ้าเบรกสึกหรอลงตามเวลาที่ใช้งาน พวกมันจะไม่สามารถสัมผัสกับดรัมได้เพียงพอ ซึ่งหมายความว่าแรงในการหยุดรถโดยรวมจะลดลง ส่วนใหญ่ช่างเทคนิคเห็นพ้องว่า เมื่อความหนาของแผ่นผ้าเบรกต่ำกว่า 3.2 มิลลิเมตร สำหรับระบบเบรกดิสก์ลม หรือต่ำกว่า 1.6 มิลลิเมตรในระบบไฮดรอลิก ผู้ขับขี่ควรคาดหวังว่าระยะหยุดรถจะเพิ่มขึ้นประมาณ 20-22% นอกจากนี้ น้ำมันหรือคราบไขที่ติดอยู่บนผิวเบรกยังทำให้สถานการณ์แย่ลง สารปนเปื้อนเหล่านี้เร่งกระบวนการสึกหรอ และก่อให้เกิดพื้นผิวขรุขระที่เราทุกคนรู้จักกันดี พื้นผิวที่ไม่เรียบจะทำให้สมดุลการเบรกระหว่างล้อเสียไป และที่เลวร้ายที่สุด คือก่อให้เกิดดรัมบิดงอเมื่อมีความร้อนสะสมมากเกินไปในระหว่างการเบรกอย่างรุนแรง

มาตรฐานของผู้ผลิตสำหรับความหนาขั้นต่ำของแผ่นผ้าเบรก

มาตรฐานอุตสาหกรรมกำหนดเกณฑ์การเปลี่ยนถ่ายที่สำคัญเพื่อป้องกันการสัมผัสกันระหว่างโลหะกับโลหะ:

• เพลาล้อเลี้ยวระบบเบรกดรัม : ขั้นต่ำ 4.8 มม. สำหรับแผ่นเบรกชนิดต่อเนื่อง และ 6.4 มม. สำหรับแบบแยกส่วน
• เพลาไม่ใช่ล้อเลี้ยว : 6.4 มม. สำหรับระบบเบรกดรัม และ 3.2 มม. สำหรับระบบดิสก์เบรก

ขีดจำกัดเหล่านี้ช่วยรักษาความสามารถในการควบคุมแรงเบรกและปกป้องพื้นผิวดรัมไม่ให้เป็นรอยขีดข่วน

การตรวจสอบและวัดความหนาของแผ่นเบรกเพื่อเปลี่ยนในเวลาที่เหมาะสม

เมื่อตรวจสอบแผ่นเบรก ช่างเทคนิคจำเป็นต้องใช้เครื่องมือวัดแผ่นเบรก (brake spoon) หรือคาลิปเปอร์ดิจิทัล แล้ววัดหลายตำแหน่งบนพื้นผิวในระหว่างการตรวจสอบตามระยะ หากค่าที่ได้น้อยกว่า 1.6 มม. สำหรับระบบไฮดรอลิก หรือต่ำกว่า 3.2 มม. สำหรับเบรกอากาศแบบดิสก์ ควรดำเนินการเปลี่ยนทันทีโดยไม่ล่าช้า อีกสิ่งหนึ่งที่ควรสังเกตคือ แผ่นเบรกที่ติดแน่นเริ่มลอกออกจากแผ่นรองหลังของรองเท้าเบรก การหลุดลอกเช่นนี้บ่งชี้ถึงปัญหาการสึกหรออย่างรุนแรง ไม่ว่าผลการวัดความหนาจะแสดงค่าอยู่ที่เท่าใดก็ตาม

การพิจารณาว่าเมื่อใดควรขัดผิวหรือเปลี่ยนดรัมเบรก

ความเข้าใจเกี่ยวกับเส้นผ่านศูนย์กลางสูงสุดที่ยอมให้หลังจากการขัดผิว

ดรัมเบรกจะสูญเสียความแข็งแรงของโครงสร้างเมื่อมีการขัดผิวเกินขีดจำกัดที่ผู้ผลิตกำหนด—โดยทั่วไปไม่เกิน 0.060 นิ้วจากเส้นผ่านศูนย์กลางเดิม การขัดผิวเกินขีดจำกัดนี้จะทำให้ความสามารถในการระบายความร้อนลดลง 15–20% (NAST 2023) ส่งผลให้ประสิทธิภาพการเบรกไม่สม่ำเสมอ ควรตรวจสอบเครื่องหมายเส้นผ่านศูนย์กลางสูงสุดที่ตีไว้บนชิ้นงาน หรือปรึกษาเอกสารจากผู้ผลิตก่อนดำเนินการกลึง

ความเสี่ยงต่อโครงสร้างของดรัมเบรกที่มีขนาดใหญ่เกินหรือถูกขัดผิวมากเกินไป

ดรัมเบรกที่มีขนาดใหญ่เกินไปจะมีผนังบางลง ทำให้มีแนวโน้มเกิดรอยแตกร้าวเล็กๆ ภายใต้แรงกดสูง งานวิจัยแสดงให้เห็นว่าความเสี่ยงต่อการล้มเหลวเพิ่มขึ้นถึง 40% ในสภาวะการเบรกหนัก (Friction Materials Journal 2022) สัญญาณเตือนรวมถึงการสั่นสะเทือนแบบฮาร์โมนิกที่มีเสียงแหลม การสัมผัสของรองเท้าเบรกที่ไม่สม่ำเสมอ และการเคลือบผิวของแผ่นเบรกก่อนเวลาอันควร

กรณีศึกษา: การล้มเหลวของระบบเบรกจากการขัดผิวเกินขีดจำกัด

การวิเคราะห์กองยานพบว่า 32% ของดรัมที่ถูกกลึงเกินขนาดไป 0.080 นิ้ว เกิดความล้มเหลวภายในหกเดือน เมื่อเทียบกับดรัมที่อยู่ในช่วงค่าความคลาดเคลื่อนซึ่งมีอัตราความล้มเหลวเพียง 4% หน่วยที่มีขนาดใหญ่เกินกำหนดแสดงอาการแตกร้าวจากความเหนื่อยล้าเนื่องความร้อนใกล้รูยึด ทำให้ต้องเปลี่ยนฉุกเฉินในราคาสูงเป็นสามเท่าของค่าใช้จ่ายในการบำรุงรักษาเชิงป้องกัน

เวอร์เนียคาลิเปอร์ดิจิทัลและการวัดสมัยใหม่สำหรับการประเมินที่แม่นยำ

วิศวกรสามารถบรรลุความแม่นยำ ±0.001 นิ้ว โดยใช้เวอร์เนียคาลิเปอร์ดิจิทัลที่ได้รับการรับรองตามมาตรฐาน ISO การวัดเส้นผ่านศูนย์กลางของดรัมที่จุดหลักทั้งสี่ตำแหน่ง เพื่อตรวจหาสภาพที่มีการเบี้ยวหรือไม่กลมซึ่งเกิน 0.005 นิ้ว—ซึ่งเป็นเกณฑ์ที่บ่งชี้ว่าจำเป็นต้องเปลี่ยนแทนการขัดผิวใหม่

คู่มือการตัดสินใจ: เปลี่ยนใหม่หรือขัดผิวใหม่ ขึ้นอยู่กับสภาพและต้นทุน

การตัดสินใจควรพิจารณาความรุนแรงของการสึกหรอ ประวัติการขัดผิว และต้นทุนการดำเนินงานในระยะยาว ดรัมที่เคยผ่านการขัดผิวมาแล้วมากกว่าสองครั้ง มักจะให้ผลตอบแทนที่ลดลงทั้งในด้านความปลอดภัยและความน่าเชื่อถือ

การเลือกวัสดุของดรัมเบรกและผ้าเบรกให้เข้ากัน เพื่อประสิทธิภาพในการหน่วงและการใช้งานที่ยาวนาน

ความเข้ากันได้ของวัสดุเสียดทาน: การรับประกันสมรรถนะที่สมดุล

ความเข้ากันได้ระหว่างกลองเบรกกับวัสดุผ้าเบรกมีผลอย่างมากต่อประสิทธิภาพการเบรกที่สม่ำเสมอและอายุการใช้งานก่อนที่จะต้องเปลี่ยนใหม่ การศึกษาแสดงให้เห็นว่าเมื่อใช้วัสดุที่เหมาะสมร่วมกัน จะช่วยรักษาระดับแรงเสียดทานให้คงที่ แม้อุณหภูมิจะสูงขึ้นจากประมาณ 150 ถึง 400 องศาฟาเรนไฮต์ในสภาวะการขับขี่ปกติ ตัวอย่างเช่น กลองเบรกที่ทำจากเหล็กหล่อจะมีอายุการใช้งานยาวนานกว่าถึง 15 ถึง 20 เปอร์เซ็นต์ เมื่อจับคู่กับผ้าเบรกกึ่งโลหะ (semi-metallic) เทียบกับการจับคู่แบบสุ่ม เมื่อวัสดุไม่เข้ากัน จะเริ่มเกิดปัญหาขึ้นอย่างรวดเร็ว ทั้งการสึกหรอของเบรกที่เร็วกว่าปกติ ความร้อนสะสมอย่างไม่สม่ำเสมอทั่วระบบ และบางครั้งวัสดุผ้าเบรกอาจเคลื่อนย้ายไปเกาะที่ผิวของกลองเบรก ซึ่งก่อให้เกิดปัญหาในการบำรุงรักษาเพิ่มเติมในอนาคต

ผ้าเบรกอินทรีย์ versus ผ้าเบรกกึ่งโลหะ: ข้อดีและข้อเสีย

ผ้าเบรกแบบอินทรีย์ใช้เส้นใยยึดเรซินเพื่อลดเสียงรบกวน ในขณะที่ชนิดกึ่งโลหะจะผสมเหล็กและโลหะผสมทองแดงเพื่อความเสถียรภาพทางความร้อนที่ดีกว่า ทั้งสองประเภทต้องการพื้นผิวของดรัมที่มีค่าผิวสัมผัส (RA) อยู่ระหว่าง 25–45 เพื่อให้เกิดการแต่งผ้าเบรกได้อย่างเหมาะสมและประสิทธิภาพสูงสุด

การเลือกวัสดุคู่ที่เหมาะสมตามการใช้งานของรถ

ผ้าเบรกกึ่งโลหะเป็นตัวเลือกที่นิยมสำหรับรถบรรทุกหนัก เพราะสามารถทนต่อการหยุดอย่างรุนแรงซ้ำแล้วซ้ำอีกได้ดี ซึ่งเกิดขึ้นทุกวันบนเส้นทางจัดส่งและไซต์งานก่อสร้าง รถยนต์ในเมืองและแท็กซี่มักเลือกวัสดุอินทรีย์แทน เนื่องจากคนขับให้ความสำคัญกับความเงียบของระบบเบรกมากกว่าสิ่งอื่นใดขณะขับเคลื่อนในสภาพการจราจร สำหรับยานพาหนะสมรรถนะสูง ช่างมักจะระบุใช้ดรัมล้อแม่พิมพ์หล่อแบบเหวี่ยงซึ่งสามารถทนอุณหภูมิได้เกิน 600 องศาฟาเรนไฮต์โดยไม่บิดงอหรือเสียรูป ก่อนเปลี่ยนชิ้นส่วนที่ไม่ใช่อุปกรณ์เดิมจากโรงงาน ควรเปรียบเทียบและตรวจสอบคำแนะนำของโรงงานเกี่ยวกับลวดลายร่องและความแข็งของดรัมที่อยู่ระหว่าง 180 ถึง 220 BHN การเลือกให้ถูกต้องมีผลอย่างมากต่อการทำงานร่วมกันของทุกส่วนอย่างปลอดภัยในระยะยาว

คำถามที่พบบ่อย

สาเหตุทั่วไปที่ทำให้พื้นผิวดรัมเบรกเกิดปัญหาคืออะไร

ปัญหาพื้นผิวดรัมเบรกทั่วไป เช่น การบิดงอ การเป็นเงาใส และการมีรอยขีดข่วน มักเกิดจากความร้อนสูงเกินไป สิ่งปนเปื้อน และการสึกหรอตามปกติ

สภาพพื้นผิวมีผลต่อสมรรถนะการเบรกอย่างไร

สภาพพื้นผิวมีผลต่อประสิทธิภาพการเบรกโดยเปลี่ยนแปลงวิธีที่รองเท้าเบรกสัมผัสกับดรัม ซึ่งส่งผลต่อแรงเสียดทานและระยะหยุดรถ

เครื่องมือใดบ้างที่จำเป็นสำหรับการตรวจสอบดรัมเบรก

เครื่องมือแม่นยำ เช่น ไม้เวอร์เนียคาลิเปอร์ดิจิทัล เครื่องวัดพื้นผิว (profilometers) และชุดทดสอบด้วยสารตรวจหาข้อบกพร่องแบบได (dye penetrant kits) มีบทบาทสำคัญในการประเมินสภาพดรัมเบรก

ควรตรวจสอบดรัมเบรกบ่อยเพียงใด

ควรถนอมให้กองยานทำการตรวจสอบดรัมเบรกทุกไตรมาส เพื่อลดความเสี่ยงของการขัดข้องระหว่างการใช้งานบนท้องถนน และเพื่อให้มั่นใจในสมรรถนะที่เหมาะสมที่สุด
