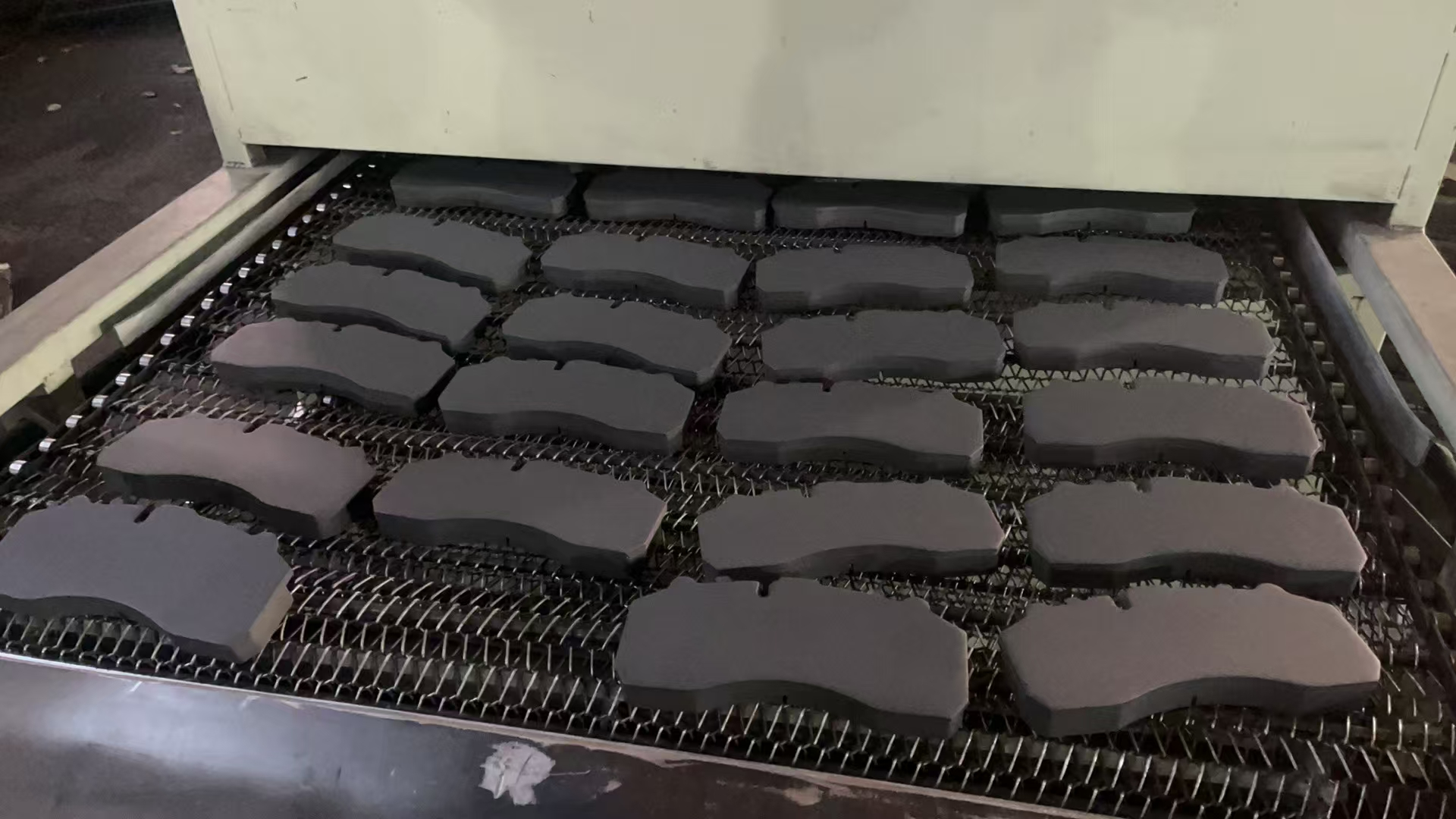

Cum se verifică calitatea garniturilor de frână pentru camioane înainte de comanda în cantitate mare?

Efectuați o inspecție vizuală și dimensională a garniturilor de frână pentru camioane

Verificați grosimea, indicatorii de uzură și integritatea suprafeței în conformitate cu cerințele FMVSS nr. 121

Standardul federal de siguranță pentru vehiculele motorizate, cunoscut sub denumirea de FMVSS 121, stabilește condițiile minime obligatorii pentru garniturile de frână ale camioanelor. La verificarea grosimii, mecanicii folosesc în mod obișnuit fie calibre, fie linguri speciale pentru frâne. În cazul garniturilor fixate cu nituri, trebuie să rămână cel puțin un sfert de inch (aprox. 6,35 mm) de material. Garniturile lipite au, de asemenea, cerințe diferite, necesitând aproximativ o optzecime de inch (aprox. 3,175 mm), plus o adâncime suficientă pentru a acoperi complet toate niturile. În prezent, majoritatea garniturilor de frână sunt prevăzute cu indicatori de uzură, care sunt, de fapt, canale lungi tăiate în suprafață. Aceștia trebuie să rămână vizibili și să nu atingă suprafața tamburului atunci când frânele sunt aplicate. Dacă au loc astfel de contacte, înseamnă că garnitura este aproape epuizată și nu mai poate avertiza șoferii. Tehnicienii trebuie, de asemenea, să observe semne precum fisuri, zgârieturi profunde, suprafețe sticloase sau orice depozit de ulei sau grăsime. Fiecare dintre aceste probleme reduce eficiența frânelor și mărește distanța de oprire. Conform rapoartelor recente privind siguranța flotelor din 2023, camioanele cu garnituri deteriorate sau contaminate pot opri până la 22 % mai departe decât cele cu garnituri în stare bună. În plus, dacă uzura nu este uniformă pe ambele părți, acest lucru indică, de obicei, probleme mecanice mai grave în altă parte a sistemului, cum ar fi tamburi dezaliniați sau defecțiuni ale reglajelor de joc.

Decodificarea marcajelor de pe margine pentru urmăribilitate: identificatorul producătorului, numărul lotului și data producției

Marcaje de margine — gravate cu laser sau imprimat pe marginea exterioară a garniturii — sunt obligatorii conform FMVSS nr. 121 și constituie mecanismul principal de urmărire. Decodificați-le în ordine:

• Identificatorul producătorului : Un cod alfanumeric de 3–5 caractere care identifică o unitate de producție certificată
• Număr lot : Permite legarea unei retrageri la înregistrările materialelor brute și la înregistrările de control al calității
• Data de producție : Este utilizat pentru verificarea conformității cu durata de valabilitate — majoritatea garniturilor își păstrează integritatea performanței timp de cinci ani de la fabricare, dacă sunt stocate corespunzător

Când primiți mărfuri în cantități mari, verificați aceste marcaje împotriva celor primite de la furnizor în primul rând. Dacă acestea nu corespund, dacă codurile par estompate sau pur și simplu lipsesc, aceasta nu este o veste bună. Am observat acest lucru prea des – aproximativ 38 % dintre defecțiunile inițiale ale căptușelilor au fost atribuite marcajelor incorecte, conform celor mai recente rapoarte de audit. Asigurați-vă că scanați și stocați toate aceste marcaje imediat după instalarea componentelor. Astfel, totul este documentat corespunzător pentru scopuri de garanție în viitor și ajută la identificarea părții responsabile, în cazul apariției ulterioare a unor probleme.

Validați compoziția materialului și afirmațiile privind performanța termică

Alegerea materialului corect pentru garniturile de frână înseamnă potrivirea modului în care acesta gestionează căldura și frecarea cu modul concret în care flota este utilizată în mod zilnic. Materialele organice tind să fie mai silențioase și să genereze mai puțin praf în condiții de căldură ușoară până la moderată. Acestea funcționează bine pentru condusul urban sau pentru livrările locale, unde sunt multe opriri scurte, dar nu și temperaturi extreme. Opțiunile semimetale conțin particule de oțel sau cupru, care ajută la disiparea mai eficientă a căldurii și la o durată de viață mai lungă. Ele reprezintă alegeri potrivite pentru vehiculele care circulă frecvent pe autostrăzi, la viteze constante, dar care trebuie, de asemenea, să suporte opriri bruscă din când în când. Garniturile ceramice au în interior aceste structuri speciale, întărite cu carbon. Ceea ce le face să se distingă este capacitatea lor de a funcționa corect chiar și atunci când temperaturile ajung la aproximativ 600 de grade Celsius. Pentru camioanele care circulă în zone muntoase, coboară pante lungi sau transportă sarcini grele — situații în care frânele pot supraîncălzi — utilizarea garniturilor ceramice devine aproape obligatorie.

Verificare încrucișată a afirmațiilor furnizorului folosind fișele de date privind siguranța (MSDS), documentația privind compușii proprietari și rapoartele de testare ale laboratoarelor acreditate

Specificațiile de marketing, în sine, nu sunt suficiente pentru evaluarea materialelor. Începeți prin a consulta prima dată Foaia de date privind siguranța materialelor (MSDS), deoarece aceasta indică exact ce conține materialul – substanțele de bază, agenții de legare utilizați, precum și eventualele pericole. Apoi, comparați certificatul propriu al furnizorului privind compusul cu rezultatele testărilor efectuate de terți în laboratoare certificate conform standardelor ISO/IEC 17025. La analiza performanței termice, concentrați-vă asupra acestor trei domenii principale: stabilitatea materialului sub acțiunea frecării, în intervalul de temperaturi de aproximativ 100–500 °C; rezistența acestuia la expuneri repetate la temperaturi ridicate, fără decolorare; și, cel mai important, măsurați rata de uzură în milimetri pe mie de cicluri. Rapoartele de calitate bună indică, în mod tipic, rate de uzură sub 0,15 mm la fiecare 1.000 de cicluri și mențin o coeficient de frecare relativ stabil, în limite de aproximativ ±0,05 față de valoarea inițială. Aceste cifre reprezintă semne clare că ceea ce funcționează în practică corespunde, de fapt, ceea ce este promis în documentele de marketing.

Potriviți tipul de material al garniturilor de frână pentru camion (organic, semimetalic, ceramic) în funcție de ciclul de funcționare și de așteptările privind sarcina termică

La alegerea materialelor pentru sistemele de frânare, cartografierea termică este mai importantă decât simpla clasificare a aplicațiilor. În mediile urbane, unde vehiculele pornesc și se opresc constant, temperaturile maxime sunt de obicei sub 300 de grade Celsius, fapt care face ca garniturile organice să fie o alegere potrivită, deoarece sunt accesibile din punct de vedere financiar și mai silențioase în timpul funcționării. Situațiile de condus pe autostradă, în care camioanele au nevoie, din când în când, de opriri bruscă, funcționează mai bine cu opțiuni semimetale. Acestea pot menține coeficienții de frecare peste 0,38 chiar și la temperaturi de aproximativ 600 de grade, iar, în plus, rezistă fisurării și acumulării de praf pe termen lung. Pentru sarcini extrem de dificile, cum ar fi cele implicate de camioanele mari care coboară pante abrupte pe distanțe mari, garniturile ceramice, întărite cu carbon, devin echipamente esențiale. Acestea își păstrează puterea de frânare cu rate de frecare peste 0,35 chiar și la temperaturi extreme de 700 de grade, iar testele efectuate conform standardelor SAE J661 arată că se regenerează eficient după acumularea căldurii. Înainte de a achiziționa orice produs, este o practică inteligentă să verificați modul în care rezultatele testelor furnizorilor se compară cu aceleași referințe SAE J661 privind degradarea termică.

Evaluarea datelor de testare realizate de terți și conformitatea cu standardele SAE

Interpretarea rezultatelor testelor pe bancul de încercări — accent pe stabilitatea frecării, recuperarea după pierderea eficienței (fade) și consistența uzurii

Testarea pe bancul de încercări simulează stresul termic din condiții reale și oferă dovezi obiective privind performanța garniturilor. La analiza rapoartelor, acordați prioritate celor trei metrici validate:

• Stabilitatea Frânării : Variația coeficientului de frecare („μ”) trebuie să rămână în limitele „±0,05” față de valoarea de referință, pe întreaga gamă de temperaturi — o derivare excesivă indică o angrenare nesigură și riscul de pulsare a pedalei
• Recuperarea după pierderea eficienței (fade) : Timpul necesar pentru a recupera >90% din valoarea inițială a lui „μ” după cinci opriri consecutive la 500°C reflectă rezistența la suprasolicitarea termică
• Consistența uzurii : Pierderea de grosime ≤0,1 mm la fiecare 100 de cicluri de test indică o durată de viață predictibilă și o frecvență redusă a întreținerii

Conform analizei NHTSA din 2023, garniturile care prezintă o scădere a frecării de peste 15 % în timpul ciclurilor agresive de încălzire măresc distanța de oprire la sarcină completă cu 23 de picioare — o marjă critică în situații de urgență. Asigurați-vă că toate rapoartele provin din laboratoare acreditate conform ISO/IEC 17025 și reflectă testarea efectuată pe mai multe serii de producție, nu doar pe un singur eșantion prototip.

Confirmați respectarea standardelor SAE J211 și J661 privind coeficientul de frecare, pragurile de degradare termică și rata de uzură pe durata de viață

SAE J211 definește protocolul de testare pe dinamometrul de inerție utilizat pentru măsurarea performanței sistemului de frânare în condiții controlate, în timp ce SAE J661 stabilește criteriile de acceptare/respingere pentru garniturile destinate vehiculelor comerciale. Solicitați confirmarea documentată a conformității cu toate cele trei repere fundamentale:

• Stabilitatea coeficientului de frecare („μ”) între 0,35 și 0,45 în intervalul operațional de temperatură de la 100 °C până la 350 °C
• Limita de degradare termică: o reducere maximă de 30 % a valorii „μ” după cinci opriri consecutive la 350 °C
• Rata de uzură pe ciclul de viață: ≤0,15 mm la fiecare 10.000 km pentru aplicații pe autostradă, verificată prin ciclare cumulativă pe banc de încercări

Plăcuțele neconforme sunt strâns corelate cu riscuri sporite de siguranță — datele FMCSA din 2022 le asociază cu o incidență cu 27 % mai mare a incendiilor la nivelul roților în operațiunile de transport greu. Pentru a preveni frauda documentară, verificați numerele de serie ale rapoartelor de încercare direct cu organismele de certificare, cum ar fi NSF International sau UL Solutions, înainte de a aproba achiziția sau instalarea.

Întrebări frecvente

Ce unelte sunt recomandate pentru măsurarea grosimii plăcuțelor de frână?

Pentru măsurarea grosimii plăcuțelor de frână se folosesc, în mod obișnuit, șubleri și linguri speciale pentru frâne.

De ce sunt importante indicatorii de uzură ai plăcuțelor de frână?

Indicatorii de uzură ajută la evidențierea momentului în care plăcuța devine prea subțire, prevenind astfel uzura suplimentară pe care utilizatorii nu o pot recunoaște imediat.

Care sunt consecințele uzurii neuniforme a plăcuțelor de frână?

Uzura neuniformă a plăcuțelor de frână poate indica probleme mecanice mai grave, cum ar fi tamburii dezaliniați sau reglajele libere defectuoase.

Ce materiale sunt potrivite pentru aplicații de frânare la temperaturi ridicate?

Plăcuțele de frână din ceramică sunt cele mai potrivite pentru aplicațiile la temperaturi ridicate, cum ar fi camioanele care circulă pe terenuri muntoase, datorită rezistenței lor ridicate la căldură.
